陕西防火卷帘电控箱故障维修规范｜消防电气控制系统调试与验收标准

在建筑消防验收与日常巡检中，防火卷帘电气控制系统是隐蔽性**、故障率**、整改最多的核心部位。很多项目机械卷帘完好无损，却因为电控箱故障、线路错乱、模块失效、联动异常、接地不规范等问题，直接判定消防不合格、勒令停工整改。

陕西西北地区风沙大、昼夜温差剧烈、地下车库潮湿返潮，导致消防电控设备极易出现受潮短路、积尘卡顿、线路老化、信号丢失等问题。陕西晟世佳品门窗有限公司依托多年消防电气调试、电控维修、故障整改经验，整理出全套防火卷帘电控箱巡检标准、高频故障排查、电气调试流程、验收规范，适合物业维保、消防自查、工程验收落地使用。

一、防火卷帘电控系统组成（验收必查结构）

完整的防火卷帘控制系统不是单一电箱，是一套闭环消防电气体系，任何点位故障都会导致整套系统瘫痪。

1、主控制电箱：包含主板、变压器、继电器、保险丝、接线端子，负责卷帘升降逻辑、限位控制、断电保护。

2、现场手动按钮盒：就地上升、下降、停止按键，是日常手动操作核心部件，极易受潮失灵。

3、消防联动模块：对接消防主机，接收烟感、温感报警信号，实现自动降落、中位停顿、信号反馈。

4、电机与限位系统：卷门机、上下限位器、编码器，控制卷帘行程、防冲顶、防拖地。

5、备用断电储能系统：应急断电自动降落装置，保证停电状态下依然具备防火分隔功能。

二、防火卷帘电控箱日常巡检规范（月度/季度必查）

电气设备故障都是日积月累形成的，西北风沙潮湿环境必须常态化电气巡检，杜绝突发失效。

1、箱体外观与防尘防水检查：电控箱箱体完好、门锁齐全、密封胶条完整，无进水、无受潮、无积尘堆积；箱体固定牢固、无松动脱落，标识清晰规范。风沙季节重点清理箱体积尘，防止粉尘造成短路、触点粘连。

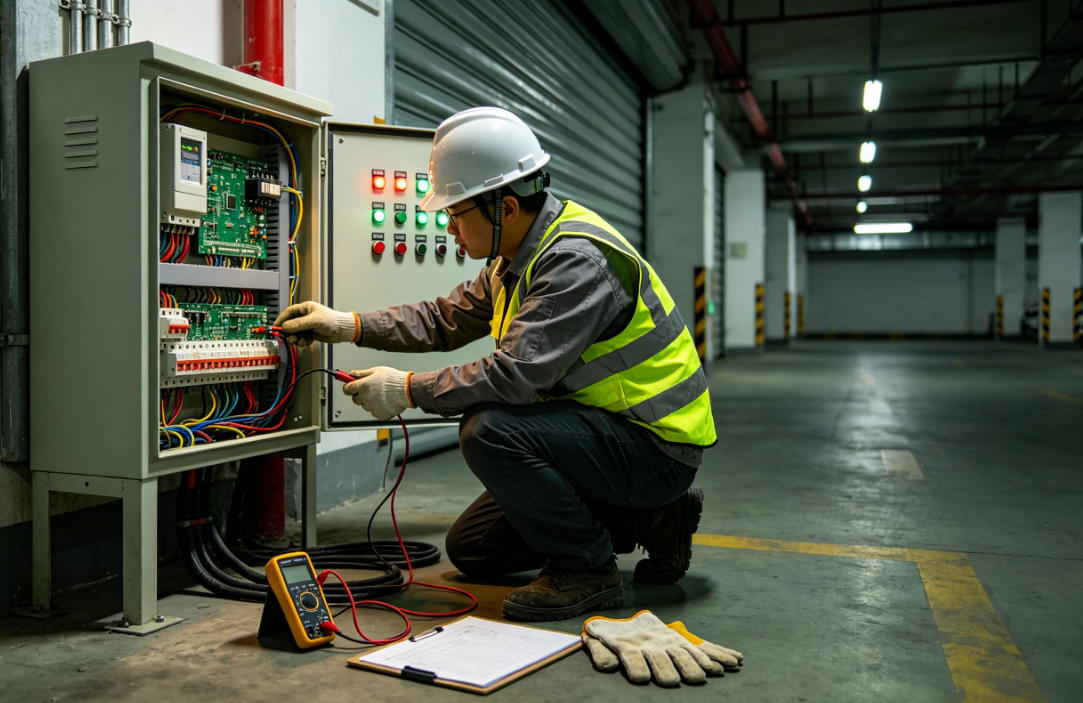

2、线路端子巡检：内部线路排布整齐、无裸露、无老化脱皮、无虚接、无氧化发黑；所有接线端子紧固无松动，零线、火线、地线接线规范，无错接、乱接、私接线路。

3、指示灯与工作状态检查：电源灯、故障灯、运行灯显示正常，无常亮、闪烁异常、无故报错；主板无发热异常、无烧焦异味、无鼓包烧损痕迹。

4、手动功能测试：现场按钮升降、停止灵敏有效，启停反应迅速，无延迟、无失灵、无单一方向失效。

5、消防联动信号测试：主机远程启停、探测器报警触发、信号反馈正常，无失联、无漏动作、无误动作。

三、西北环境高频电控故障与精准排查方案

结合陕西西安、咸阳、宝鸡、榆林等地项目通病，整理出电气控制系统**发故障，现场可直接对照排查修复。

故障1：电控箱通电不启动、完全无反应

原因：外线断电、保险丝熔断、变压器烧坏、端子虚接、主板受潮保护。 处理：逐级排查供电回路，更换熔断配件，紧固端子，烘干防潮处理，复位主板保护模式。

故障2：只能上不能下 / 只能下不能上

原因：单项继电器损坏、限位器卡死、线路相序偏差、主板触点故障。 处理：检修更换继电器，重置限位参数，校对线路相序，修复主板控制触点。

故障3：消防联动不动作、主机无反馈

原因：联动线路断线、模块损坏、设备地址码丢失、主机未编程、信号干扰。 处理：通断排查线路，更换故障模块，重新编码匹配主机，调试联动逻辑。

故障4：电控箱频繁报错、指示灯乱闪

原因：积尘短路、受潮漏电、线路老化、电机过载保护。 处理：深度除尘防潮，更换老化线路，排查电机负载故障，系统复位清零。

故障5：断电不自动降落、应急功能失效

原因：备用电源亏电、储能模块损坏、断电保护线路故障。 处理：充电激活或更换备用电源，排查应急回路，恢复断电自降功能。

四、消防电气系统标准化调试流程（验收专用）

所有防火卷帘电控验收必须走完“五步调试法”，**100%合规达标。

**步：静态通电检测：通电后检查电压、主板状态、指示灯状态，排除短路、漏电、缺相问题。

第二步：手动功能调试：多次升降测试，校准上下限位，杜绝冲顶、拖地、卡顿。

第三步：电机负载调试：测试电机运行电流、噪音、发热情况，**无过载运行。

第四步：消防联动调试：单点触发烟感、温感，测试中位停、全落、信号反馈全套动作。

第五步：断电应急测试：模拟突发断电，验证卷帘自重降落、应急防护功能正常生效。

五、电控系统验收硬性标准（消防必查）

1、电控设备资质齐全、型号匹配、检测报告有效；    2、线路敷设规范、无乱接私改、接地保护到位；    3、手动、自动、远程、断电应急四套功能全部正常；    4、无故障报错、无信号丢失、无联动错乱；    5、箱体防尘防潮完好，适配西北气候长期运行。

六、晟世佳品电控维修调试服务优势

陕西晟世佳品门窗专业承接陕西全域防火卷帘电控箱维修、主板更换、线路整改、联动调试、电气故障排查、消防验收整改服务。针对西北潮湿、风沙、大温差工况做专项电气优化，解决各类疑难电控故障，不盲目换设备，精准维修、低成本整改、一次验收通过，配套全套售后维保服务。
